380182M0001_p.eps
Mounting Accessories

RG035 (gliding groove profile)

Identification

Type

RG035 0100

Part No.

380182M0001

Product status

Series

Available on request

Technical Data

Description

Module type

RG035

Description

RG035 adapter rail with incorporated sliding nut channel is intended for vertical mounting of components. RG adapter rails 100mm contain mounting holes and can thus be easily secured onto the mounting rails. Two rails of equal length make an RG035 set. An improved EMC connection can be achieved due to the larger contact area of RG035 rails. Sliding nuts, sliding nut retainers and screws for installation should be ordered separately.

Technical data

Rail height

20 mm

Length

100 mm

General

Material

Aluminum

Surface

polished

Max. torque

Gleitmutter M6: 8 Nm, Gleitmutter M8: 10 Nm

PU (units)

1

Drawings

Drawings

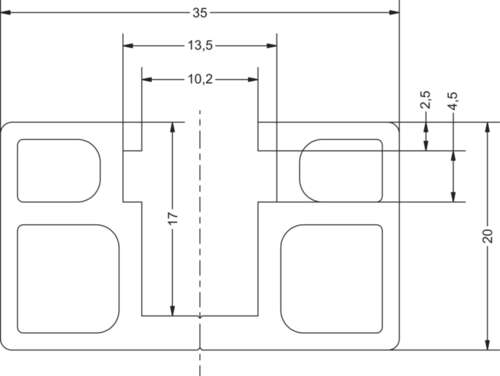

Dimensions

Dimensions

Downloads

Data sheet Item-No. 380182M0001

Download, PDF, n.A.
380182M0001_DS_EN_V00.pdf

Data sheet Item-No. 380182M0001

Download, PDF, n.A.
380182M0001_DS_US_V00.pdf
